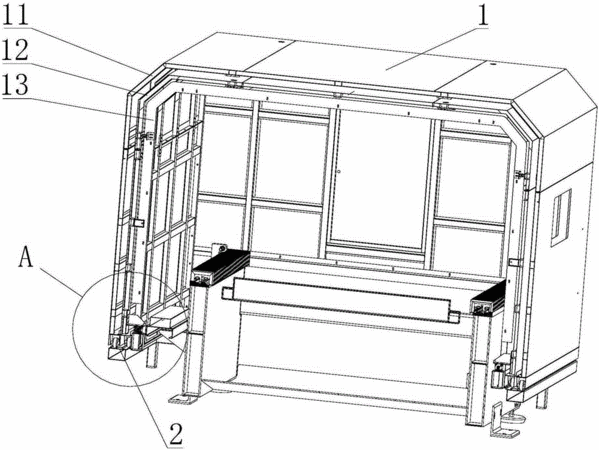

摘要:本實用新型涉及一種橫跨式多層平移防護罩,包括U型多層防護罩和固定在機床底部與所述U型多層防護罩對應的導軌,所述U型多層防護罩包括沿所述機床由前至后依次設置的外層防護罩、中層防護罩和內層防護罩,所述內層防護罩固定設置在所述機床尾部,所述中層防護罩通過中層滑輪與所述導軌滑動連接,外層防護罩通過外層滑輪與所述導軌滑動連接,所述中層防護罩和外層防護罩均可沿所述導軌滑動至所述機床的尾部,與所述內層防護罩重疊,所述外層防護罩、中層防護罩和內層防護罩均為一體成型的U型防護罩。本實用新型具有結構簡單、便于滑動的特點。
- 專利類型實用新型
- 申請人武漢華夏星光工業產品設計有限公司;
- 發明人劉朝輝;張鐵石;
- 地址430000 湖北省武漢市東湖高新開發區財富一路2號
- 申請號CN201520769247.X
- 申請時間2015年09月30日
- 申請公布號CN204976179U
- 申請公布時間2016年01月20日
- 分類號B23Q11/08(2006.01)I;
