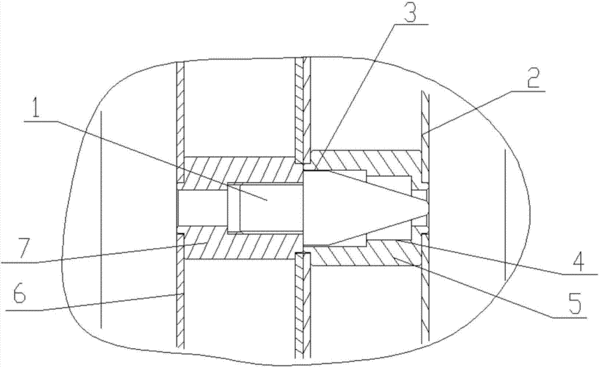

摘要：本實用新型涉及設備安裝技術領域，具體涉及一種導向與定位裝置。本實用新型提供一種導向與定位裝置，包括尾端設置在第一固定座內的錐銷，錐銷的前端錐軸與第二固定座內的軸孔活動嵌裝，錐銷的尾端為設有螺紋的圓柱體，前端錐軸為圓錐體，圓柱體的直徑小于圓錐體的錐底面直徑，錐銷的尾端與第一固定座螺紋連接，前端錐軸與第二固定座內的軸孔配合弧面進行定位，圓錐體的錐底面設有直徑相同的定位柱體，軸孔為階梯軸孔。本實用新型解決了安檢設備組合式裝配定位難的問題，提高了組合式裝配設備的方便性，在安檢設備組合式裝配中，保證了裝配的精度，降低了現場裝配的難度，縮短了現場裝配的時間。
- 專利類型實用新型
- 申請人公安部第一研究所;北京中盾安民分析技術有限公司;
- 發明人王雪華;李蒙;賈寧寧;舒芳;李廣青;
- 地址100048 北京市海淀區首體南路1號
- 申請號CN201520189467.5
- 申請時間2015年03月31日
- 申請公布號CN204565589U
- 申請公布時間2015年08月19日
- 分類號B23P19/04(2006.01)I;
