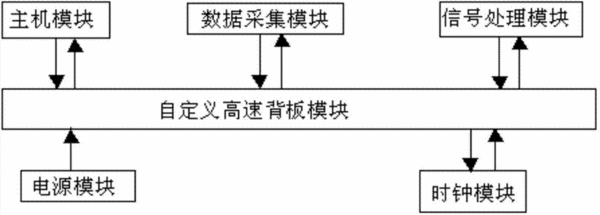

摘要：本發明涉及一種多通道采樣的高速信號采集與處理系統，該系統包括主機模塊為系統的顯控單元，負責控制系統的工作狀態，顯示系統成像；電源模塊為系統提供3.3V及5V電壓；時鐘模塊為系統提供同步時鐘源，用于同步系統的工作狀態；數據采集模塊用于同步采集中頻模擬信號，將采集的信號做數據緩存、有效位提取等預處理操作，并將預處理后的數據同步傳輸給信號處理模塊；信號處理模塊負責接收數據采集模塊發送來的預處理數據，并將生成的原始圖像數據傳輸給上位機；自定義高速背板模塊通過相應接口插件將上述模塊連接起來。系統可實現96通道以400MHz的采樣率同步采集中頻模擬信號，并將采集到的數據做數據提取，相關運算、圖像反演、圖像融合等處理。
- 專利類型發明專利
- 申請人公安部第一研究所;北京中盾安民分析技術有限公司;
- 發明人姜濟群;聞健明;汪鳳華;姜玲玲;呂維洪;桑偉;邢薇;李永清;
- 地址100048 北京市海淀區首體南路1號
- 申請號CN201410151817.9
- 申請時間2014年04月16日
- 申請公布號CN103927401A
- 申請公布時間2014年07月16日
- 分類號G06F17/40(2006.01)I;
