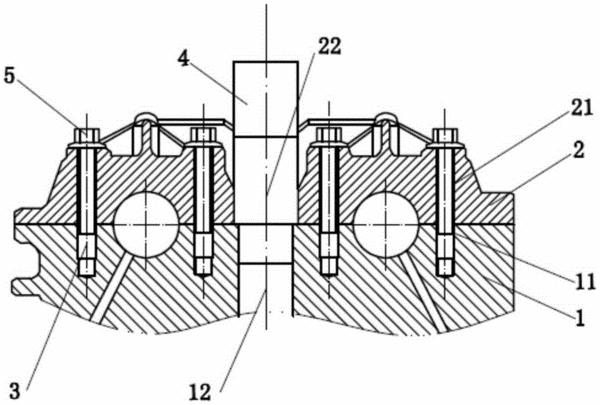

摘要:本發明公開了一種缸蓋罩噴油器孔輔助裝配免加工的工具,包括定位件,定位件為用于使氣缸蓋上的第一噴油器孔和與其上下對應的缸蓋罩上的第二噴油器孔同軸固定的定位件。本發明還公開了一種缸蓋罩噴油器孔輔助裝配免加工的方法,包括精加工、螺柱安裝、缸蓋罩裝配、噴油器孔對正、噴油器孔定位、缸蓋罩中部固定、定位件移除和其余螺母安裝等步驟。本發明的缸蓋罩噴油器孔輔助裝配免加工的工具和方法,能使氣缸蓋和缸蓋罩之間達到較高的裝配精度,各零件在沒有裝配前可以單獨完成加工,無需再實施配鉸噴油器孔的工序,降低了加工成本。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人蘇宇;劉偉琨;邱建春;匤耀;蒙東東;張宇;黃進成;
- 地址537006 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201510945944.0
- 申請時間2015年12月17日
- 申請公布號CN105364467A
- 申請公布時間2016年03月02日
- 分類號B23P19/04(2006.01)I;B23P19/10(2006.01)I;F02F1/24(2006.01)I;
