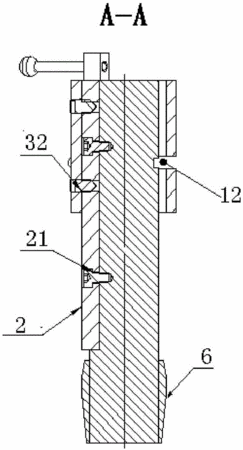

摘要：實用新型公開了一種發動機缸蓋噴油器銅套O型密封圈安裝裝置。該安裝裝置包括：心軸，側壁由頂端向下、沿軸向開設有導向條安裝槽，上部周向開設有銷釘環槽；導向條；環形套，固定到導向條上，與心軸之間形成撥叉圓周運動環形間隙，其中下部開設有與銷釘環槽對應的周向環軌；撥叉，其為長條狀，中上部開設有銷釘穿孔，銷釘穿孔內穿設的銷釘兩端分別位于心軸的銷釘環槽和環形套的周向環軌內；錐套，套設在心軸的末端，其上部側壁具有密封圈擠壓校正錐面。該安裝裝置能夠有效消除O型密封圈不完全進入環槽的質量隱患發生，防止O型密封圈被切邊，避免操作過程環槽邊銳毛刺傷手，裝配質量穩定，生產效率高。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁敏;李如蘋;梁曉非;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320629519.7
- 申請時間2013年10月12日
- 申請公布號CN203471293U
- 申請公布時間2014年03月12日
- 分類號B23P19/04(2006.01)I;
