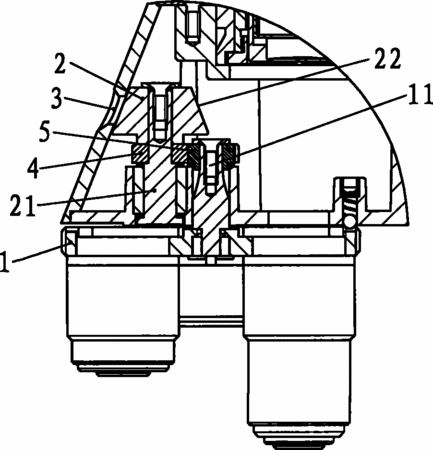

摘要：本實用新型公開一種顯微鏡的變倍顯示機構，包括物鏡轉換器、倍數顯示環、倍數顯示窗口及第一齒輪和第二齒輪，其中，物鏡轉換器安裝在轉換器轉軸上；倍數顯示環為表面印有與物鏡倍數相應的總放大倍數的環件，倍數顯示環安裝在倍數顯示軸上；第一齒輪固定在倍數顯示軸上；第二齒輪固定在物鏡轉換器轉軸上，且與第一齒輪相互嚙合；倍數顯示窗安裝于顯微鏡上與倍數顯示環相對應的醒目位置。本實用新型在醒目位置處以窗口形式顯示顯微鏡當前的總放大倍數，使讀取更加直觀，更加方便。
- 專利類型實用新型
- 申請人麥克奧迪實業集團有限公司;
- 發明人李延明;
- 地址361000 福建省廈門市湖里區火炬高技術產業開發區麥克奧迪大廈
- 申請號CN201020129112.4
- 申請時間2010年03月05日
- 申請公布號CN201654315U
- 申請公布時間2010年11月24日
- 分類號G02B21/00(2006.01)I;
