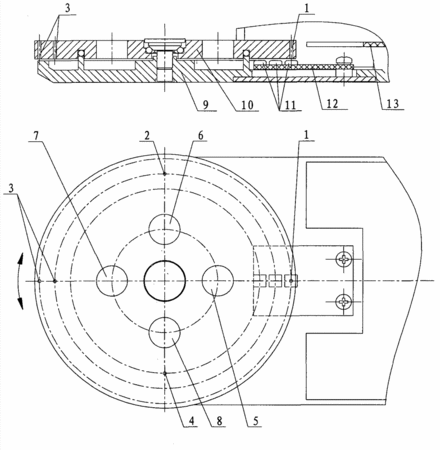

摘要：本發明公開一種顯微鏡的位置識別裝置，由工作位置切換裝置、多個不同排列的磁鐵組、固定板、霍爾傳感器組以及控制電路組成；工作位置切換裝置按線性或圓周分布有多個工作位置；每個工作位置預設有唯一的二進制編碼，用一磁鐵組來表示；磁鐵組安裝在工作位置切換裝置上；霍爾傳感器組布置有多個霍爾傳感器；工作時，工作位置切換裝置運動到某一工作位置，該工作位置編碼的磁鐵組移動或者旋轉到與霍爾傳感器組對應的位置；控制電路通過霍爾傳感器感應出的電平信號，獲得磁鐵組的編碼，與預設的各工作位置的編碼比較，即可識別出當前工作位置。本發明是一種非接觸性識別，避免了接觸性識別帶來的磨損與聲響等問題；布線簡單可靠性更好。
- 專利類型發明專利
- 申請人麥克奧迪實業集團有限公司;
- 發明人陶素華;陳木旺;陳東明;
- 地址361006 福建省廈門市火炬高技術產業開發區麥克奧迪大廈
- 申請號CN201310226170.7
- 申請時間2013年06月02日
- 申請公布號CN104216102A
- 申請公布時間2014年12月17日
- 分類號G02B21/00(2006.01)I;
