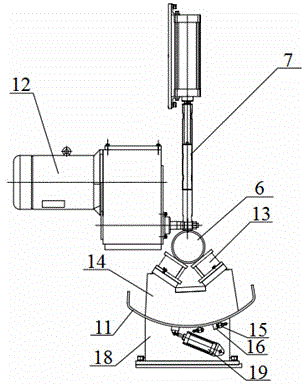

摘要：本實用新型涉及一種人字形篩縫管加工設備，用于在管材上加工人字形篩縫，包括主軸箱、進給分度裝置、擺動支撐機構和夾緊機構，進給分度裝置沿管材進給方向設于主軸箱的前側，擺動支撐機構設于主軸箱下方，夾緊機構設于主軸箱上方；主軸箱上沿長度方向均勻設有多根旋轉軸，旋轉軸上設有圓形鋸片，主軸箱豎直方向進退刀。本實用新型通過設置擺動支撐機構，驅動管材在加工過程中擺動相應角度，可切割出完整的人字形篩縫，管材經一次起吊裝夾即可完成加工，有效提高加工效率。通過設置高度調節裝置，可根據不同直徑的管材調整高度，使管材最高點位于擺動座的旋轉圓心，從而適用范圍廣，且保證加工精度。
- 專利類型實用新型
- 申請人武漢華工激光工程有限責任公司;
- 發明人孫勇;王林;嚴光敏;彭慰;王竹峰;溫琚玲;
- 地址430223 湖北省武漢市東湖開發區華中科技大學科技園激光產業園
- 申請號CN201520084115.3
- 申請時間2015年02月06日
- 申請公布號CN204413286U
- 申請公布時間2015年06月24日
- 分類號B23D47/04(2006.01)I;B23D59/02(2006.01)I;B23Q11/00(2006.01)I;
