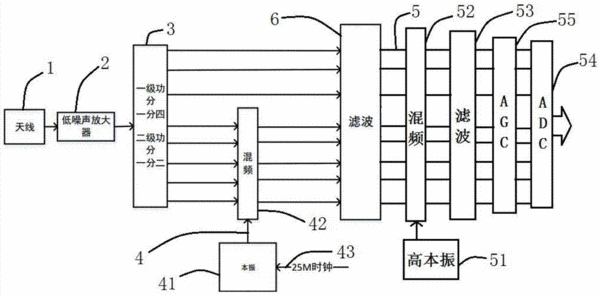

摘要：本實用新型公開了用于將衛星信號分八頻點處理的射頻部分結構，所述用于將衛星信號分八頻點處理的射頻部分結構包括射頻輸入端、混頻電路部分和下變頻電路部分，所述射頻輸入端包括天線接口、放大器和功分電路，所述天線接口通過放大器與所述功分電路相連，所述功分電路后接有八條線路，所述八條線路中的五條線路通過所述混頻電路部分與所述下變頻電路部分相連，所述八條線路的剩余三條線路與所述下變頻電路部分相連。本實用新型提供的用于將衛星信號分八頻點處理的射頻部分結構，能同時接收處理GPS?L1/L2/L5、GLONASS?L1/L2和BD?B1C/B2C/B3C八個頻點的衛星信號，節省了功耗，縮減了硬件尺寸和成本。
- 專利類型實用新型
- 申請人上海華測導航技術股份有限公司;
- 發明人王超;汪利;王清亮;唐爾輝;
- 地址201702 上海市青浦區徐涇鎮高涇路599號C座
- 申請號CN201420872038.3
- 申請時間2014年12月26日
- 申請公布號CN204405846U
- 申請公布時間2015年06月17日
- 分類號G01S19/37(2010.01)I;
