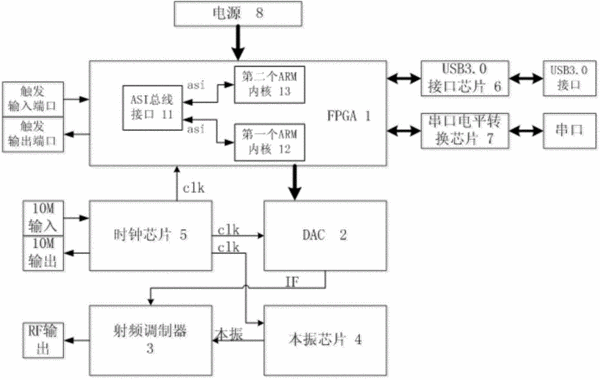

摘要：本實用新型涉及一種USB3.0接口的多系統衛星導航信號生成板卡，它包括FPGA、DAC、射頻調制器、本振芯片、時鐘芯片、USB3.0接口芯片、串口電平轉換芯片和電源；FPGA的信號輸出端經DAC將數字信號轉換為模擬信號后，輸入射頻調制器內；射頻調制器的時鐘輸入端連接本振芯片的輸出端，調制后的信號由射頻調制器的RF輸出端輸出；本振芯片的時鐘輸入端連接時鐘芯片輸出端，時鐘芯片輸出端還分別連接FPGA時鐘輸入端和DAC的時鐘輸入端；FPGA經USB3.0接口芯片與USB3.0接口連接，FPGA還連接串口電平轉換芯片，經串口電平轉換芯片與串口連接；各個芯片均由電源供電。本實用新型可以廣泛在北斗導航、位置服務和智能感知測試領域中應用。
- 專利類型實用新型
- 申請人北京華云智聯科技有限公司;
- 發明人吳巍蓀;
- 地址100096 北京市昌平區西三旗建材西路87號上奧世紀1號樓2單元1303室
- 申請號CN201520260424.1
- 申請時間2015年04月27日
- 申請公布號CN204536560U
- 申請公布時間2015年08月05日
- 分類號G01S19/37(2010.01)I;
