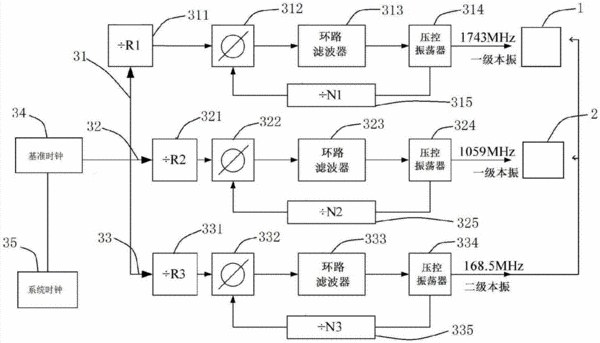

摘要：本實用新型公開了用于衛星信號轉換的本振及時鐘產生電路結構包括基準時鐘信號產生電路、第一信道信號一級本振信號產生電路、第二信道信號一級本振信號產生電路、二級本振信號產生電路和系統時鐘信號產生電路，所述基準時鐘信號產生電路分別與所述第一信道信號一級本振信號產生電路、第二信道信號一級本振信號產生電路、二級本振信號產生電路和系統時鐘信號產生電路相連，所述第一信道信號轉換電路分別與所述第一信道信號一級本振信號產生電路和二級本振信號產生電路相連，所述第二信道信號轉換電路分別與所述第二信道信號一級本振信號產生電路和二級本振信號產生電路相連。本實用新型提供的用于衛星信號轉換的本振及時鐘產生電路結構，結構簡單。
- 專利類型實用新型
- 申請人上海華測導航技術股份有限公司;
- 發明人張沛堯;吳思超;張丹;張浩;
- 地址201702 上海市青浦區徐涇鎮高涇路599號C座
- 申請號CN201420871934.8
- 申請時間2014年12月26日
- 申請公布號CN204405844U
- 申請公布時間2015年06月17日
- 分類號G01S19/37(2010.01)I;
