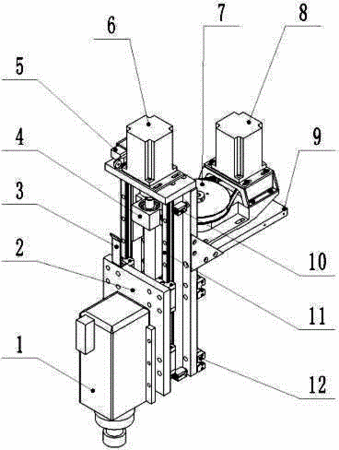

摘要:本實用新型涉及一種木工雕刻機Z軸總成部件,包括主軸、Z滑板、Z絲桿軸承座、Z軸驅動步進電機、X軸變速器、X軸驅動步進電機、X驅動板、Z直線軌、X軸滑塊和Z絲桿,主軸用螺釘緊固在Z滑板上,Z滑板用螺釘緊固在Z直線軌的Z滑塊上,同時和Z絲桿的絲母連接,Z滑塊上方設有Z限位架。本實用新型木工雕刻機Z軸總成部件具有不需要潤滑、無滑差、無污染、噪音少,耐油。使用壽命長、不用潤滑和維護的膜片聯軸器取代同步輪同步帶,不僅提高了經濟效益,還可凈化工作環境。
- 專利類型實用新型
- 申請人青島速霸數控設備有限公司;
- 發明人董凱林;
- 地址266000 山東省青島市李滄區瑞金路29-2號
- 申請號CN201420800430.7
- 申請時間2014年12月18日
- 申請公布號CN204367743U
- 申請公布時間2015年06月03日
- 分類號B44B1/06(2006.01)I;
