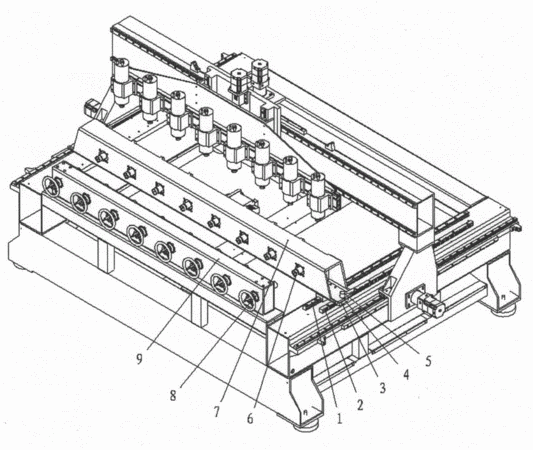

摘要：本實用新型提供了一種四軸聯動數控圓雕機工裝夾具，包括分別設于圓雕機上工件加工范圍兩側的減速機架和尾架，尾架頂針等距設于尾架上，減速機頂針等距設于減速機架上，減速機頂針與尾架頂針一一對應同軸設置，所述減速機架的兩端通過直線方導軌設于所述圓雕機上，所述減速機架的兩端還設有直齒條，直齒條位于直線方導軌外側，短直齒條與直齒條嚙合，螺桿一端穿過所述減速機架與短直齒條連接，把手連接螺桿另一端。本實用新型提供的裝置克服了現有技術的不足，通過直線方導軌支撐減速機架，滑動方便，拉動輕松；直齒條和短直齒條嚙合鎖緊，通過螺桿和把手夾緊減速機架，操作方便、輕松，夾緊效果好，不易松動，持久耐用，適用范圍廣。
- 專利類型實用新型
- 申請人上海原力數控機電有限公司;
- 發明人劉振華;
- 地址201108 上海市閔行區華寧路3826弄30號
- 申請號CN201420145130.X
- 申請時間2014年03月28日
- 申請公布號CN203793000U
- 申請公布時間2014年08月27日
- 分類號B44B1/06(2006.01)I;
