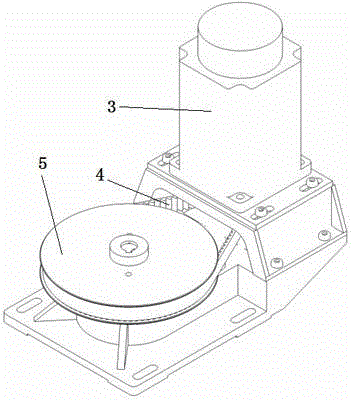

摘要：本實用新型涉及一種木工雕刻機用變速器機構總成，包括減速器架、主動同步輪、伺服電機、同步帶、從動同步輪、深溝球軸承和模數齒輪軸，所述伺服電機設置在減速器架上，所述伺服電機的主軸與所述主動同步輪相嚙合，所述主動同步輪與所述從動同步輪通過所述同步帶相連接，所述從動同步輪通過所述深溝球軸承設置在模數齒輪軸上。本實用新型具有不需要潤滑、無滑差、無污染、噪音少，同步帶損傷易被發現，同步帶更換簡單，加工制造簡單，成本低廉，傳動精度高的優點。
- 專利類型實用新型
- 申請人青島速霸數控設備有限公司;
- 發明人董凱林;
- 地址266000 山東省青島市李滄區瑞金路29-2號
- 申請號CN201420800553.0
- 申請時間2014年12月18日
- 申請公布號CN204358037U
- 申請公布時間2015年05月27日
- 分類號F16H7/02(2006.01)I;B44B1/00(2006.01)I;B44B3/00(2006.01)I;
