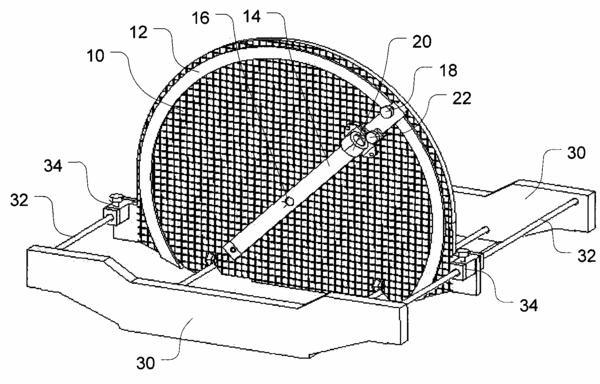

摘要：本發明提出一種磁共振成像系統的測試裝置，包括基板和設置在所述基板上的探頭，所述基板上設置圓弧形基板導軌，所述基板導軌的圓心處設置樞軸，一旋轉滑桿的一端可旋轉地樞接在所述樞軸上，另一端與所述基板導軌相配合并適于在所述基板導軌上滑動，探頭設置在所述旋轉滑桿上并適于在所述旋轉滑桿上滑動，所述基板設置在基座上，所述基座在所述基板的兩側垂直于所述基板所在的平面的方向上分別設置基座導軌，所述基板的兩側與所述基座導軌相配合并適于在所述基座導軌上滑動。借助所述測試裝置中對應于三維直角坐標系各坐標軸并可以方便、直觀讀數的各結構，以及這些結構間的相互配合，實現對探頭的精確定位和方便調節。
- 專利類型發明專利
- 申請人西門子（中國）有限公司;
- 發明人李鋒華;徐華根;徐志堅;
- 地址100102北京市朝陽區望京中環南路7號
- 申請號CN200710301664.1
- 申請時間2007年12月29日
- 申請公布號CN101470181A
- 申請公布時間2009年07月01日
- 分類號G01R35/00(2006.01)I;G01R33/24(2006.01)I;
