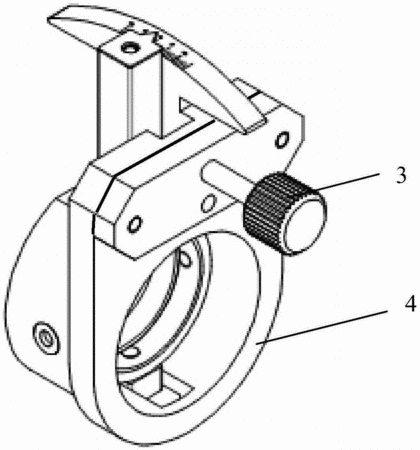

摘要：本發明提供一種濾光片俯仰調節裝置,該裝置的調節鈕通過調節架的螺紋孔連接，調節架一側連接有標尺盤，撥桿與旋轉架通過螺紋連接并通過支架上端的軌道槽，在撥桿的頂部通過螺釘設有指針，在調節架的螺紋孔下部設有彈簧孔，彈簧孔裝有彈簧的一端，彈簧的另一端可移動的頂在撥桿的孔內；所述濾光部分在支架的圓孔中心軸兩端固定兩個旋轉軸，以旋轉軸為支撐軸固定有繞旋轉軸旋轉的旋轉架，在旋轉架內固定有濾光片架及其固定套，在支架的下端設有內裝導向塊的凹槽，使濾光片能夠單向旋轉。本發明的效果是使用該裝置不僅能夠濾光片裝置自由裝卸，并可將濾光片進行角度調節，角度精度控制在0.02mm以下。將可調節部件與濾光片組合成一體，本裝置具有精巧的外觀結構，獨立的調節功能。
- 專利類型發明專利
- 申請人天津港東科技發展股份有限公司;
- 發明人馬文超;
- 地址300384 天津市南開區華苑產業區鑫茂科技園G座二層EF單元
- 申請號CN201310423356.1
- 申請時間2013年09月16日
- 申請公布號CN103472554B
- 申請公布時間2016年05月11日
- 分類號G02B7/00(2006.01)I;
