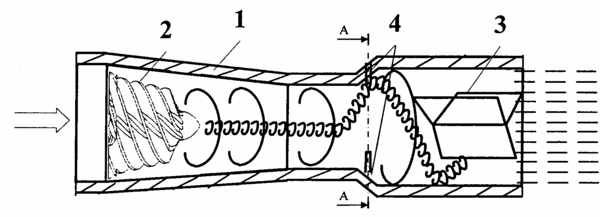

摘要：一種三探頭式旋進漩渦流量計，包括殼體、設置在殼體前端的漩渦發生器以及設置在殼體后端的消漩器，殼體中間檢測區內設有三個壓電傳感器，所述三個壓電傳感器垂直于管道軸線的漩渦感應截面并固定在殼體上，三個壓電傳感器依殼體中心軸線互呈120°均勻分布。工作狀態下，采用三個互呈120°均勻分布的壓電傳感器，同時檢測流體漩渦進動信號以及管道振動和脈動流噪聲信號，根據三路漩渦進動信號之間的固定相位關系以及管道振動和脈動流噪聲信號之間的相位關系，通過傳感器信號處理電路處理，輸出信號變成了原來一個傳感器上信號的3倍，在消除管道振動和流體擾動帶來的噪聲以外，提取漩渦進動有效信號進行頻率與速度之間的換算得到所測流量，其強度是每個傳感器信號強度的3倍。
- 專利類型發明專利
- 申請人浙江蒼南儀表廠;
- 發明人殷興景;蘇中地;章圣意;林新霞;趙周琳;黃米紅;
- 地址325800 浙江省蒼南縣靈溪鎮工業示范園區
- 申請號CN200910157026.6
- 申請時間2009年12月30日
- 申請公布號CN101769769B
- 申請公布時間2011年11月23日
- 分類號G01F1/32(2006.01)I;
