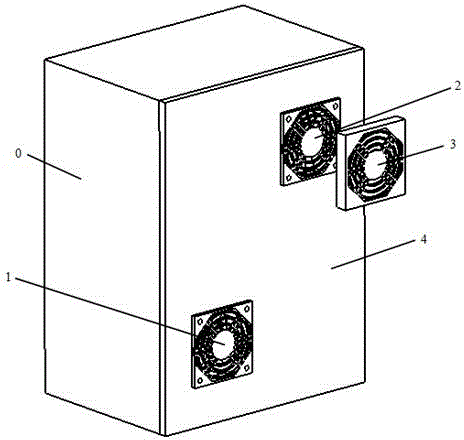

摘要:本實用新型公開了一種3D打印機用濾盒可換的主動式過濾模塊,它內置于3D打印機中,由進風扇、排風扇和濾盒組成。所述進風扇和排風扇分別安裝于3D打印機后面板內側的左下部與右上部,在3D打印機密閉空間內,利用進風扇和排風扇的空氣對流作用可以主動對外排放3D打印機殼內氣體。所述濾盒由濾芯,濾芯擋板和盒體組成,安裝于3D打印機后面板外側的右上部,與排風扇位置正對,濾盒拆卸方便,可快速更換。所述濾芯分為三層,分別是無紡布層,靜電纖維層和活性炭層,可以過濾掉因融化絲料而產生的極細小的懸浮顆粒。該模塊體積小,功耗低,不僅可以主動對外排放3D打印機殼內氣體,而且可以過濾掉因融化絲料而產生的有害物質,同時,濾盒拆卸方便,更換快捷簡便。
- 專利類型實用新型
- 申請人江蘇威寶仕科技有限公司;
- 發明人曹杰;
- 地址211100 江蘇省南京市天元東路1009號
- 申請號CN201420741556.1
- 申請時間2014年12月02日
- 申請公布號CN204307499U
- 申請公布時間2015年05月06日
- 分類號B01D50/00(2006.01)I;B01D53/04(2006.01)I;
