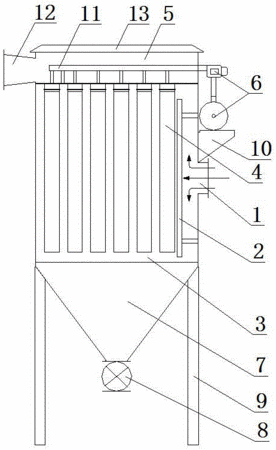

摘要:本實用新型公開了一種沖擊導流板脈沖除塵器,包括機體支架,設置在機體支架上的粉塵沉淀工作室,以及設置在粉塵沉淀工作室下方的粉塵收集裝置;所述的粉塵沉淀工作室上方設置有密封蓋,密封蓋與粉塵沉淀工作室中間設置有上氣箱,上氣箱的左側設置有潔凈空氣出口,粉塵沉淀工作室的左側設置有氣體沖擊導流板,氣體沖擊導流板正對設置在機架外殼上的含塵氣體入口;粉塵沉淀工作室內設置有多個并排設置的濾袋。本實用新型結構簡單,安裝操作使用方便,在傳統的脈沖除塵器的基礎上,將導流管改為沖擊導流板脈沖除塵器,同時避免了導流沖擊氣體直接沖擊濾袋而影響粉塵沉淀效果的不足,可適用于諸多場地,并與對應體積要求的設備配套,進而降低了設備的生產使用成本,提高了企業競爭力。
- 專利類型實用新型
- 申請人商丘師范學院;張久超;
- 發明人史本林;李紅忠;
- 地址476000 河南省商丘市平原中路55號
- 申請號CN201620715955.X
- 申請時間2016年07月08日
- 申請公布號CN205886478U
- 申請公布時間2017年01月18日
- 分類號B01D50/00(2006.01)I;
