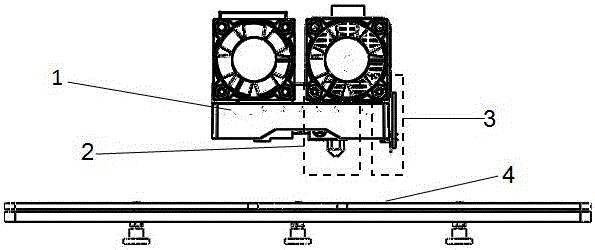

摘要：本實用新型涉及一種3D打印機噴頭間隙自動檢測裝置。該裝置包括檢測機構和打印平臺。所述檢測機構包括噴頭組件和行程開關組件，所述噴頭組件上設有噴頭，所述行程開關通過PCB板設于所述行程開關組件上，所述PCB板上設有指示燈；所述打印平臺外側設有三個向外凸起的半圓調節孔，所述半圓調節孔上設有行程開關檢測點；所述行程開關比所述噴頭高2mm；當所述行程開關接觸所述行程開關檢測點時，所述指示燈亮起，噴頭不接觸打印平臺，確定所述打印平臺與所述噴頭的Z向位移值，調整在三個所述行程開關檢測點位置的Z向位移，直至在最高點的行程開關檢測點與在最低點的行程開關檢測點的Z向位移差值至0?0.05mm，完成調平。本實用新型能自動調節打印平臺平行度，調平精度高、簡化了3D打印機的調平工作。
- 專利類型實用新型
- 申請人江蘇威寶仕科技有限公司;
- 發明人曹杰;
- 地址211100 江蘇省南京市江寧區天元東路1009號（江寧科學園）
- 申請號CN201620334828.5
- 申請時間2016年04月20日
- 申請公布號CN205674487U
- 申請公布時間2016年11月09日
- 分類號B29C67/00(2006.01)I;B33Y30/00(2015.01)I;B33Y50/02(2015.01)I;
