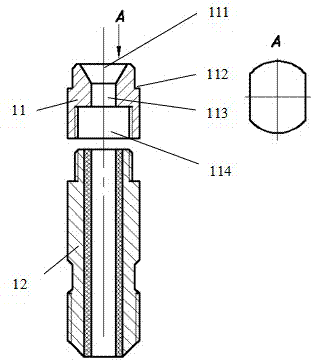

摘要：本實用新型公開一種易于維護的3D打印機進料喉管組件，所述料喉管組件由喉管鋼管和聚四氟乙烯襯管構成，所述聚四氟乙烯襯管安裝于喉管鋼管內部。所述喉管鋼管由蓋帽和管體組成，兩者通過螺紋進行連接。所述蓋帽內設有臺階孔，包括螺紋孔以及光孔，所述臺階孔起到對所述聚四氟乙烯襯管的定位作用，所述光孔的內徑等于料絲直徑，所述螺紋孔用于連接所述管體。所述臺階孔光孔上設有倒角，便于絲料順利進入聚四氟乙烯襯管，除去倒角長度，光孔剩余長度較短，因此可以減小絲料與蓋帽內壁的摩擦。所述蓋帽外形具有臺階結構，因此便于手動將蓋帽從管體上拆卸下來。該結構設計既可以實現喉管鋼管內部聚四氟乙烯襯管的單獨快速更換，又可以提高進料喉管安裝更換的便捷性。同時該結構設計能夠解決易于維護的3D打印機常見的噴頭堵塞問題，提高噴頭出絲的穩定性和流暢性，結構簡單，實用價值高，適合推廣應用。
- 專利類型實用新型
- 申請人江蘇威寶仕科技有限公司;
- 發明人曹杰;
- 地址211100 江蘇省南京市江寧區天元東路1009號（江寧科學園）
- 申請號CN201420415825.5
- 申請時間2014年07月28日
- 申請公布號CN204451213U
- 申請公布時間2015年07月08日
- 分類號B29C67/00(2006.01)I;B29C31/04(2006.01)I;
