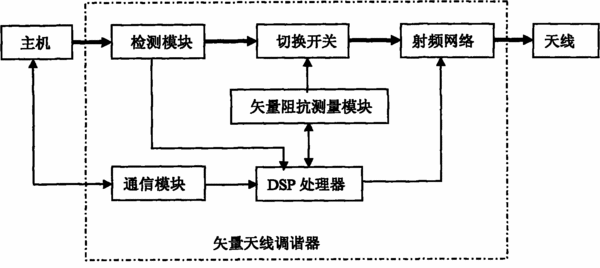

摘要：一種矢量天線調諧器，其檢測模塊的射頻信號輸入端接電臺主機的射頻信號輸出端，射頻信號輸出端經切換開關與射頻網絡模塊的輸入端連接，矢量阻抗測量模塊經切換開關與射頻網絡模塊連接，射頻網絡模塊的輸出端與天線連接；檢測模塊檢測到的頻率信號輸送至DSP處理器，DSP處理器的一路控制信號控制矢量阻抗測量模塊進行天線狀態的測量，矢量阻抗測量模塊測量的天線阻抗匹配數據又輸送至DSP處理器計算出所需射頻網絡的形式及數量，再通過DSP處理器的另一路控制信號控制射頻網絡模塊達到阻抗匹配。本實用新型將矢量原理運用于天線的阻抗匹配，相比于“標量”技術的天線調諧，具有耗時短、精度高的優點。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人仲虎;秦旭;李關策;劉少平;鄭斌;沈瑞;陳波;劉宏偉;
- 地址721006 陜西省寶雞市清姜路72號
- 申請號CN201120149697.0
- 申請時間2011年05月06日
- 申請公布號CN202068407U
- 申請公布時間2011年12月07日
- 分類號H04B1/18(2006.01)I;
