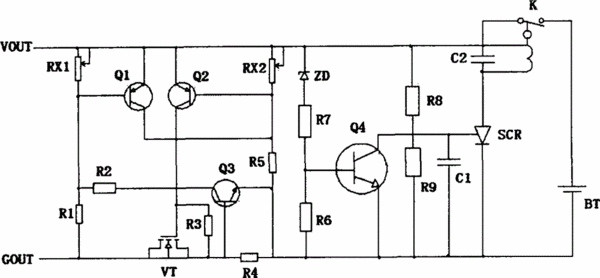

摘要：本實用新型公開了一種競賽機器人主控制器的微功耗保護電路，包括：直流電源供電電路、電壓檢測電路和過欠壓保護電路；所述的直流電源供電電路、電壓檢測電路、過欠壓保護電路依次順序連接；與現有技術相比，本實用新型工作中當電池沒有發生過流欠壓的時候，保證能夠實現電池供電通路和供電回路的導通，保證電路能夠正常供電；當輸出電流大于設定的閥值的時候，本實用性中的保護電路能夠自動切斷供電回路以保護電池免受過流的損害；而且本實用新型還具有檢測電流低，抗干擾性強，保護后不耗電等特點。
- 專利類型實用新型
- 申請人北京寓樂世界教育科技有限公司;
- 發明人劉斌立;
- 地址100000 北京市石景山區實興大街30號院3號樓五層5112室
- 申請號CN201420716670.9
- 申請時間2014年11月26日
- 申請公布號CN204290287U
- 申請公布時間2015年04月22日
- 分類號H02H7/18(2006.01)I;
