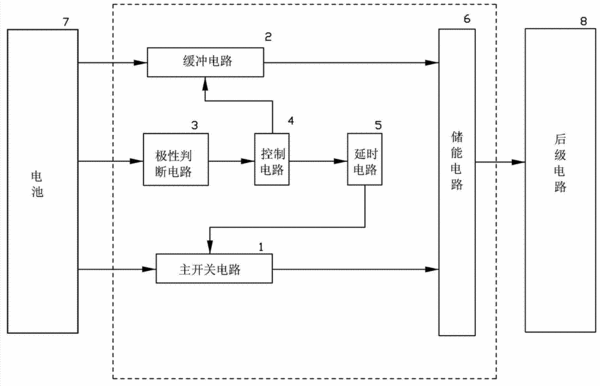

摘要：本實用新型公開了一種電池極性接反保護電路，包括主開關電路、緩沖電路、極性判斷電路、控制電路、延時電路和儲能電路；主開關電路和緩沖電路分別連接在電池與儲能電路的輸入之間，儲能電路的輸出接至負載電路；極性判斷電路的輸入接至電池；極性判斷電路的輸出接至控制電路的輸入；控制電路的一路輸出接至緩沖電路的控制端；控制電路的另一路輸出接至延時電路的輸入，延時電路的輸出接至主開關電路的控制端。該電路能有效地防止電池極性接反對后級電路及電池的破壞影響，具備低損耗、緩沖功能，能防止電池接入回路瞬間產生大電流對主開關電路的沖擊破壞，主開關電路可以采用繼電器或接觸器，該類器件具有可靠性高，接觸阻抗低，損耗小的優點。
- 專利類型實用新型
- 申請人廈門科華恒盛股份有限公司;
- 發明人鄭旺發;鄒建忠;黃毅;洪開慧;
- 地址361000 福建省廈門市軟件園二期望海路65號樓北樓
- 申請號CN201220657078.7
- 申請時間2012年12月03日
- 申請公布號CN202930923U
- 申請公布時間2013年05月08日
- 分類號H02H7/18(2006.01)I;H02H11/00(2006.01)I;
