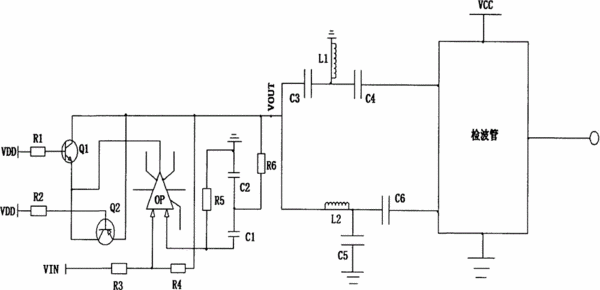

摘要：本實用新型公開了一種競賽機器人遙控器的平衡器電路，包括振蕩放大單元、帶通濾波器選頻單元、非線性控制單元、諧振單元和與諧振單元連接的射頻檢波器件；所述的帶通濾波器選頻電路一端與信號輸入端VIN和諧振單元的信號輸出端相連，另一端與振蕩放大電路相連，振蕩放大電路與信號輸入端VIN相連，非線性控制電路與振蕩放大電路并聯連接；所述的非線性控制電路包括兩個三極管Q1、Q2及與其相連的并聯電路；所述的諧振單元包括用于實現信號相移的第一諧振電路和第二諧振電路，所述第一諧振電路和第二諧振電路并行連接于射頻輸入端口VOUT。本實用新型非線性控制效果更佳，并且選頻網絡更加精準，可極大地降低產品的成本壓力。
- 專利類型實用新型
- 申請人北京寓樂世界教育科技有限公司;
- 發明人劉斌立;
- 地址100000 北京市石景山區實興大街30號院3號樓五層5112室
- 申請號CN201420716682.1
- 申請時間2014年11月26日
- 申請公布號CN204216858U
- 申請公布時間2015年03月18日
- 分類號H03H7/42(2006.01)I;
