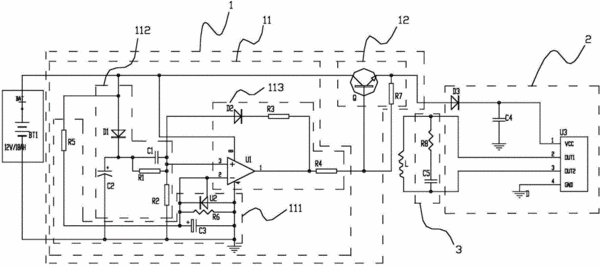

摘要：本發明提出一種電池欠壓保護電路，電池欠壓保護電路包括：檢測模塊以及開關模塊：檢測模塊包括：參考單元以及控制單元；參考單元用于提供參考電壓；控制單元用于輸出控制信號，控制單元的第一輸入端連接電池，第二輸入端連接參考單元，控制單元比較第一輸入端接收的電壓以及參考電壓的大小，若比較得出第一輸入端接收的電壓小于參考電壓，則輸出關斷信號；開關模塊受控于檢測模塊，用于控制電池與后續電路的通斷，開關模塊的輸入端連接電池，開關模塊的輸出端連接后續電路，開關模塊的控制端連接控制單元的輸出端，若接收到關斷信號，則控制電池與后續電路斷開。本發明還提出一種直流風扇。本發明能夠保護電池，延長電池壽命。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;徐亮亮;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310075811.3
- 申請時間2013年03月11日
- 申請公布號CN104052027A
- 申請公布時間2014年09月17日
- 分類號H02H7/18(2006.01)I;
