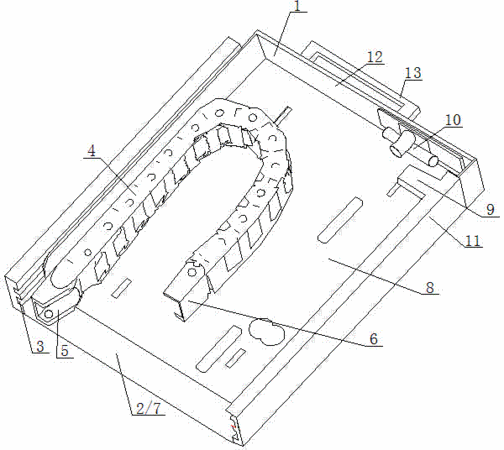

摘要:本實用新型公開了一種用于金融終端柜體內部件的集成式層板抽拉裝置,屬于,本實用新型解決金融終端柜體內部件的層板抽拉裝置結構雜亂,裝配部件繁多,對加工和裝配生產帶來極大不便的問題。技術方案為:其結構包括上部主層盒、下部配合層板、滑軌、拖鏈,下部配合層板兩側邊上設置有滑軌,上部主層盒設置在下部配合層板內,上部主層盒與滑軌配合、可沿滑軌滑動;拖鏈設置在上部主層盒內部,拖鏈一端固定在下部配合層板的后端,拖鏈另一端固定在上部主層盒的底面上。
- 專利類型實用新型
- 申請人浪潮集團有限公司;
- 發明人王紅娟;關乃鵬;胡焱;王金鵬;張家重;
- 地址250101 山東省濟南市高新區舜雅路1036號
- 申請號CN201520187078.9
- 申請時間2015年03月31日
- 申請公布號CN204467487U
- 申請公布時間2015年07月15日
- 分類號A47B88/04(2006.01)I;
