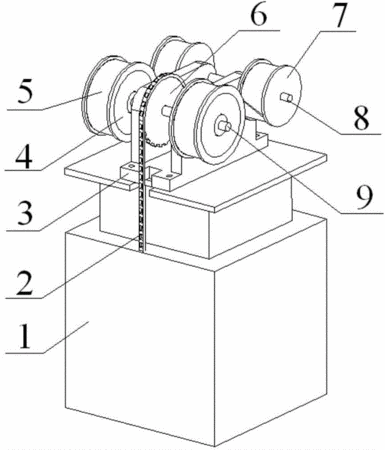

摘要：本實用新型提供一種卷簧式直線立柱導軌配重裝置，該裝置配重裝置固定架固定在直線導軌的頂端面；配重裝置固定架兩側分別加工有兩個通孔，小卷簧中心軸及大卷簧中心軸分別穿過兩個通孔；鏈輪安裝在大卷簧中心軸上，鏈輪通過鍵與大卷簧中心軸連接，鏈輪的外圈與直線導軌上的傳動鏈條配合連接；大卷簧固定套的中心孔穿過大卷簧中心軸，大卷簧固定套通過鍵與大卷簧中心軸連接；小卷簧固定套的中心孔穿過小卷簧中心軸，小卷簧固定套通過鍵與小卷簧中心軸連接；卷簧的兩端分別固定并纏繞在大卷簧固定套及小卷簧固定套上。本實用新型利用彈簧所產生的拉力起到配重作用，并可通過增加卷簧圈數的方法來提高預緊力，可有效地減小配重裝置的尺寸及重量。
- 專利類型實用新型
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人劉曉旭;張鐵犁;王兵;梁偉偉;高翌春;靳碩;印朝輝;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201420640676.2
- 申請時間2014年10月30日
- 申請公布號CN204226553U
- 申請公布時間2015年03月25日
- 分類號F16F15/28(2006.01)I;
