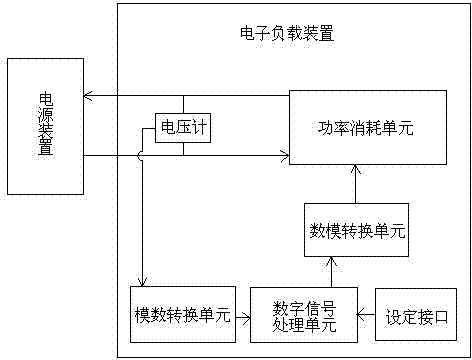

摘要：本發明提供一種電子負載裝置及其仿真方法，用于仿真一電路單元，對一電源裝置進行拉載測試，功率消耗單元，連接于電源裝置，對電源裝置進行拉載；電壓量測單元，連接于功率消耗單元和電源裝置之間，于第一時間，測量功率消耗單元對電源裝置拉載輸入的第一時間電壓值；數字信號處理器單元，儲存設置有電路單元的阻抗參數，接收電壓量測單元測量的第一時間電壓值，利用電路單元的數學模型將第一時間的前一時間輸入電流值經演算得出電流值，進而依據電路單元的阻抗參數再演算出第二時間電壓值和第二時間電流值，進而輸出阻抗調變信號至所述功率消耗單元，以輸出調整帶載的電流；實現節約硬件設備簡化電路結構，降低設備成本，消除了累積誤差。
- 專利類型發明專利
- 申請人艾德克斯電子（南京）有限公司;
- 發明人馬海波;
- 地址210039 江蘇省南京市雨花區西善橋南路108號1棟
- 申請號CN201310730603.2
- 申請時間2013年12月26日
- 申請公布號CN103698562A
- 申請公布時間2014年04月02日
- 分類號G01R1/20(2006.01)I;G01R31/40(2014.01)I;
