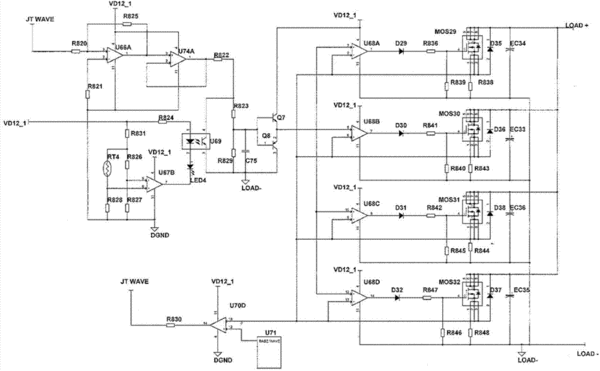

摘要：本發明公開了一種激光用直流模塊電源老化電子負載裝置，包括步階基準信號生成模塊、負載電流采樣模塊、誤差放大模塊、恒壓控制模塊、驅動模塊、負載接口端和供電模塊，所述步階基準信號生成模塊的輸出端接誤差放大模塊的一輸入端，負載電流采樣模塊的輸出端接誤差放大模塊的另一輸入端，誤差放大模塊的輸出端接恒壓控制模塊的輸入端，恒壓控制模塊的輸出端接驅動模塊的輸入端，驅動模塊驅動負載接口端；供電模塊分別向誤差放大模塊和驅動模塊供電。本裝置能夠代替激光光源實際工作時所需要的工作模式，也使得直流模塊以實際使用帶載情況來工作，來老化，既能節約老化成本，又能實現模擬效果。
- 專利類型發明專利
- 申請人廣東威創視訊科技股份有限公司;
- 發明人帥孟奇;黃濤濤;
- 地址510670 廣東省廣州市高新技術產業開發區科珠路233號
- 申請號CN201410605500.8
- 申請時間2014年10月30日
- 申請公布號CN104330595A
- 申請公布時間2015年02月04日
- 分類號G01R1/20(2006.01)I;
