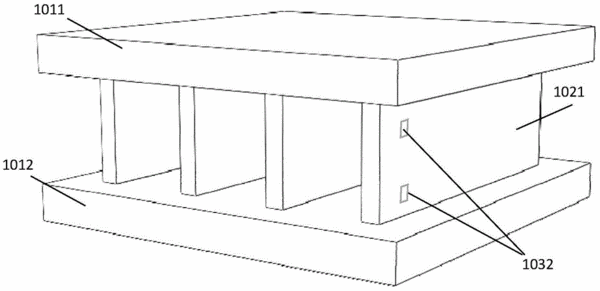

摘要：本實用新型涉及一種新型測剪力裝置，屬于土木工程結構試驗技術領域。該裝置包括上連接板和下連接板；上連接板和下連接板之間通過多片可變形鋼板或多根可變形鋼柱連接；在任一可變形鋼板上或任一可變形鋼柱上安裝一組剪力應變片。采用可變形鋼板結構時，剪力應變片有4個，在豎直方向間隔分布并對稱粘貼于可變形鋼板的兩側，可以測量固定位置可變形鋼板表面的單向應變。采用可變形鋼柱結構時，剪力應變片有4個或8個，在豎直方向間隔分布并對稱粘貼于可變形鋼柱的兩個相對面或四個面上，測量可變形鋼柱表面的單向應變或雙向應變。該測剪力裝置具有較大噸位的測量能力，精度高，魯棒性強，并具有雙向測量能力。
- 專利類型實用新型
- 申請人清華大學;北京市佛力系統公司;
- 發明人潘鵬;趙蒙懷;馮鵬;劉亮;鄧開來;
- 地址100084 北京市海淀區北京市100084-82信箱
- 申請號CN201420734871.1
- 申請時間2014年11月27日
- 申請公布號CN204389076U
- 申請公布時間2015年06月10日
- 分類號G01L1/04(2006.01)I;
