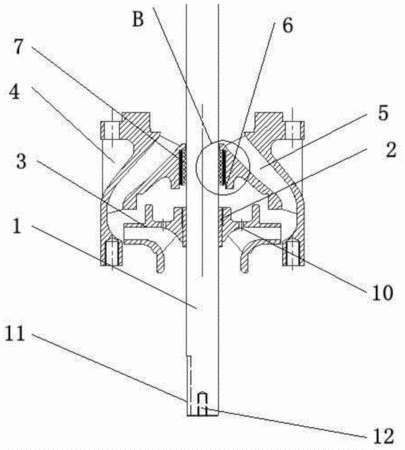

摘要:本實用新型提供深井潛水泵防脫落軸瓦,包括軸、錐形套、葉輪、導流殼和防脫落軸瓦,所述軸穿過錐形套并與其固定連接,所述葉輪通過所述錐形套以過盈連接的形式固定在所述軸上,所述葉輪為后彎開式葉輪,所述導流殼為一空腔殼體,空腔部分為流道,所述導流殼內部軸線中心上設置有軸瓦固定槽,所述防脫落軸瓦為一圓筒,通過過盈連接的形式壓入所述軸瓦固定槽,所述軸瓦固定槽為一空腔,所述軸穿過所述軸瓦固定槽,且兩者之間夾有防脫落軸瓦。本實用新型的有益效果是減少潛水泵的軸向力,使得軸瓦不至于受到軸向力的作用而脫落,其次設計了一種防脫落軸瓦加強了軸瓦與導流殼的連接強度,進一步使其固定穩定,不易脫落。
- 專利類型實用新型
- 申請人天津奧特泵業有限責任公司;
- 發明人陳書民;董海濤;魏永勝;
- 地址300350 天津市津南區雙橋河工業園欣旺路2號
- 申請號CN201420372058.4
- 申請時間2014年07月04日
- 申請公布號CN204152833U
- 申請公布時間2015年02月11日
- 分類號F04D29/046(2006.01)I;
