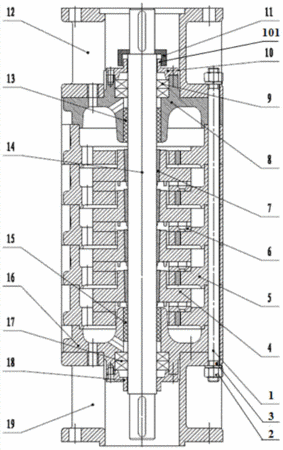

摘要：本實用新型提供一種多級承載器，該承載器裝在泵體與電機之間，其特征在于：外殼體內裝有軸，軸的中間部位設有二級以上的止推組件，所述止推組件包括鋼盤、止推盤和中盤，所述止推盤位于所述鋼盤和所述中盤之間，所述鋼盤與所述軸之間設有錐形套，所述止推組件上端設有固定在上支架上的上導軸承座，所述上導軸承座頂端設有上機械密封組件，所述止推組件下端設有固定在下支架上的下導軸承座，所述下導軸承座下端設有下機械密封組件，所述上支架、上導軸承座、中盤、下導軸承座和下支架之間依次通過螺栓串聯固定。本實用新型的多級承載器，設置在泵與電機之間，能夠承受水泵向下的力量、承載能力高、密封性能好。
- 專利類型實用新型
- 申請人天津奧特泵業有限責任公司;
- 發明人陳書民;董海濤;魏永勝;
- 地址300350 天津市津南區雙橋河工業園欣旺路2號
- 申請號CN201420371972.7
- 申請時間2014年07月04日
- 申請公布號CN204061215U
- 申請公布時間2014年12月31日
- 分類號F04D13/08(2006.01)I;
