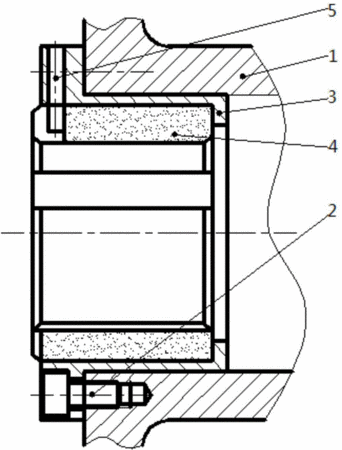

摘要：本實用新型公開了一種磁力泵高低溫通用徑向軸承機構，包括泵蓋，泵蓋上開有穿孔，穿孔內壁上嵌入并通過螺栓固定有金屬座，金屬座中央開有臺階孔，臺階孔內安裝有碳化硅軸承，金屬座的外口部側壁設有銷孔并通過定位銷固定所述的碳化硅軸承，金屬座內的臺階孔內底部為環形臺狀，碳化硅軸承支撐于該環形臺狀面上。本實用新型通過熱裝金屬座固定碳化硅軸承，解決了在高溫時候由于熱膨脹而導致配合間隙變大影響磁力泵承載系統穩定性的問題，定位銷同時限制了碳化硅軸承軸向和圓周方向的運動，采用了熱裝和定位銷的固定方式，能做到高低溫通用，零件通用性非常高。
- 專利類型實用新型
- 申請人安徽南方化工泵業有限公司;
- 發明人官志剛;潘鳳建;潘廣明;
- 地址242500 安徽省宣城市涇縣城東工業集中區箬帽路46號
- 申請號CN201420614514.1
- 申請時間2014年10月22日
- 申請公布號CN204213030U
- 申請公布時間2015年03月18日
- 分類號F04D29/046(2006.01)I;F04D29/60(2006.01)I;
