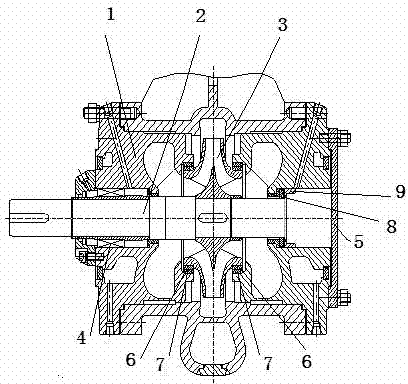

摘要:本發明涉及一種自潤滑軸承雙吸AY型油泵。包括油泵、泵軸、葉輪、密封、密封蓋板,其特征在于:在葉輪的兩側邊緣上各安裝一個滑動軸承,在泵體內對應處安裝有滑動軸瓦,滑動軸瓦與葉輪上安裝的滑動軸承一一對應,在油泵前端的泵軸與泵體之間安裝有密封,在油泵后部安裝有密封蓋板,泵軸內頂端安裝有限位推力軸承,泵體內對應處安裝限位推力軸瓦,限位推力軸承與限位推力軸瓦相對。本發明的優點是取消傳統結構上的兩端支撐軸承,采用葉輪及泵體上的原密封環部位安裝的滑動軸承來支撐泵的轉子,達到既能很好的支撐運轉,還能利用介質很好的自潤滑,并且能減少原密封環型式的間隙泄露,軸向同時用推力軸承定位,并且只需一套密封。
- 專利類型發明專利
- 申請人上海連成(集團)有限公司;
- 發明人付猛;孫曉騰;李譽;王耀榮;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201210197852.5
- 申請時間2012年06月15日
- 申請公布號CN103511318A
- 申請公布時間2014年01月15日
- 分類號F04D29/046(2006.01)I;F04D29/06(2006.01)I;
