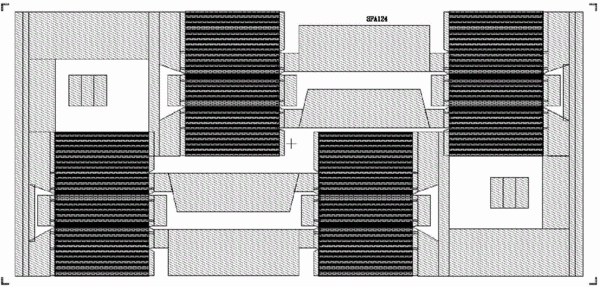

摘要：聲表面波濾波器，包括第一輸入叉指換能器、第一輸出叉指換能器、第二輸入叉指換能器和第二叉指輸出換能器，第一輸入叉指換能器與第一輸出叉指換能器配合使用，第二輸入叉指換能器和第二叉指輸出換能器配合使用，第一輸入叉指換能器和第二輸入叉指換能器縱向耦合結構排布在基片上，第一輸出叉指換能器和第二叉指輸出換能器縱向耦合結構排布在基片上，第一輸入叉指換能器的輸入電極和第二輸入叉指換能器的輸入電極分別通過引線與管座的輸入焊盤相連，第一輸出叉指換能器的輸出電極和第二叉指輸出換能器的輸出電極分別通過引線與管座的輸出焊盤相連。在保證聲表面波濾波器低插損的情況下，增加了器件的相對帶寬同時結構簡單易于生產。
- 專利類型實用新型
- 申請人北京中訊四方科技股份有限公司;
- 發明人董啟明;張敬鈞;
- 地址100194 北京市海淀區蘇家坨鎮聶各莊路7號
- 申請號CN201420466342.8
- 申請時間2014年08月18日
- 申請公布號CN204131476U
- 申請公布時間2015年01月28日
- 分類號H03H9/64(2006.01)I;
