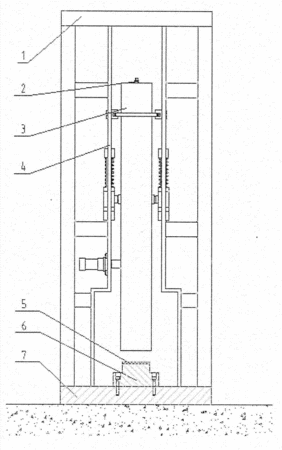

摘要:本實用新型公開了一種氣動式高加速度垂直沖擊設備,主要由沖擊筒、活塞組件、活塞限位釋放機構等組成;其工作過程主要為:將活塞組件裝進沖擊筒,并以活塞限位釋放機構將活塞鎖止限位,然后將沖擊筒轉至豎直狀態并固定好,之后給沖擊筒充氣,充氣到設定壓力,解除活塞限位釋放機構對活塞的鎖止,沖擊筒氣室內的空氣推動活塞組件向下加速運動,活塞碰撞砧座上的沖擊墊,產生需要的沖擊加速度和脈沖持續時間。本實用新型結構簡單緊湊,易于操作,能產生較大的沖擊能量,并且通過調節充氣壓力和沖擊墊,還可實現不同沖擊加速度和脈沖持續時間。本實用新型尤其適于質量小于0.5kg的試品,可產生加速度500g~5000g,脈沖持續時間10ms~3ms的半正弦沖擊波形。
- 專利類型實用新型
- 申請人蘇州世力源科技有限公司;
- 發明人劉建平;吳斌;郁南;元建學;張隴杰;
- 地址215000 江蘇省蘇州市高新區科技城龍山路2號
- 申請號CN201220443663.7
- 申請時間2012年09月03日
- 申請公布號CN202853873U
- 申請公布時間2013年04月03日
- 分類號G01M7/08(2006.01)I;
