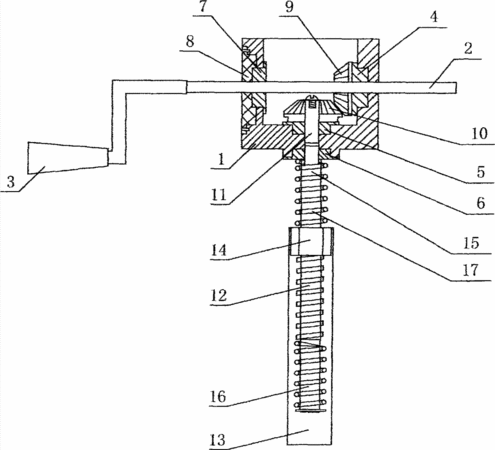

摘要：本實用新型提供一種手搖無級調節位置的機械結構，包括齒輪箱、聯動軸、螺母等，傘形齒輪B垂直嚙臺在傘形齒輪A上，聯動軸一端依次貫穿軸承蓋、軸承D、傘形齒輪A、軸承A、齒輪箱側壁，另一端設有搖把，軸貫穿軸承C、軸承B、傘形齒輪B，螺母固定連接在固定管內部，絲杠設置在固定管內并與螺母配合連接，其特征在于還包括脫位桿A、脫位桿B、彈簧，脫位桿A上端與軸固定連接，脫位桿B設置在固定管內部并與固定管配合連接，絲杠上端與脫位桿A下端固定連接，下端與脫位桿B上端固定連接，彈簧分別設置在脫位桿A、脫位桿B外部。本實用新型構造簡單、體積小、升降平穩、能夠多方向調節位置、自動鎖止和過力保護。
- 專利類型實用新型
- 申請人河北慧通家具有限公司;
- 發明人梁東益;
- 地址065700 河北省霸州市煎茶鋪鎮王莊子道口東112國道58公里處路南
- 申請號CN201220397176.1
- 申請時間2012年08月13日
- 申請公布號CN202732876U
- 申請公布時間2013年02月13日
- 分類號F16H37/02(2006.01)I;
