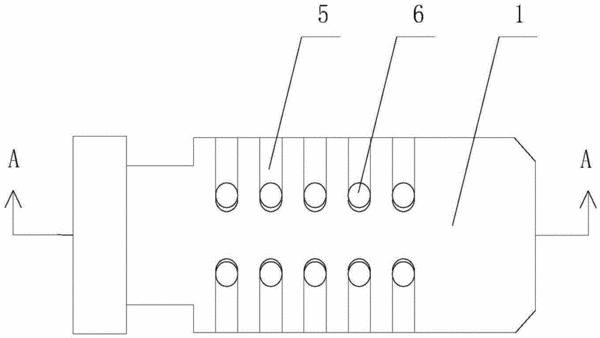

摘要：本實用新型涉及一種用于3D打印機的PEEK噴頭，包括噴頭主體、兩端的前連接口、后連接口，噴頭、以及位于噴頭外周的散熱槽，噴頭主體為PEEK材質的內部貫通的圓柱狀結構；前連接口用于連接3D打印機的噴嘴；散熱槽為多組扇形凹槽，每組散熱槽間隔分布于噴頭外壁上；每兩組散熱槽之間間隔上開設有散熱孔。本實用新型開設散熱孔，進一步增加散熱接觸面積，增加散熱效果，此外每個噴頭上設計20個散熱槽進一步保證噴頭的散熱效果，確保打印原料不提前熔融；此外噴頭內壁設計成有一定的錐度的結構，防止噴嘴溫度過高的傳遞到噴頭上，使其受熱膨脹，熔體將向上反沖然而有一定的錐度能夠阻止熔體逆流，解決熔體輸送問題。
- 專利類型實用新型
- 申請人常州君華特種工程塑料制品有限公司;
- 發明人譚宗尚;李剛;李軍;
- 地址213164 江蘇省常州市武進高新區長三角模具城7-15、16號
- 申請號CN201420449362.4
- 申請時間2014年08月08日
- 申請公布號CN204123683U
- 申請公布時間2015年01月28日
- 分類號B29C67/00(2006.01)I;
