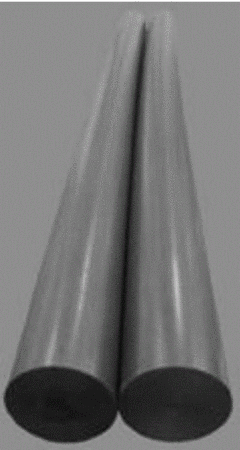

摘要:本發明涉及一種聚酰亞胺棒材連續擠出成型的方法,步驟:(1)將聚酰亞胺粒子烘干至其含水量低于0.05%;(2)設定擠出機料筒溫度為260~310℃、模具溫度為300~330℃、口模溫度為310~340℃、定徑套溫度為80~120℃;(3)設定主機轉速為10~15rpm,開啟擠出機;(4)聚酰亞胺粒子在料筒內熔融后,經機頭和口模擠出,并經裝入定徑套內的回壓棒壓實后使得聚酰亞胺熔體充滿口模,然后進入定徑套內冷卻定型成聚酰亞胺棒材。本發明設計出合理聚酰亞胺擠出棒材的工藝方法及精確的加工成型的溫度,確保能夠連續擠出直徑在20~50毫米的聚酰亞胺棒。
- 專利類型發明專利
- 申請人江蘇君華特種工程塑料制品有限公司;
- 發明人李軍;李強;譚宗尚;邢鎣瀅;魏杰;
- 地址213164 江蘇省常州市武進高新區長三角模具城7-15、16號
- 申請號CN201510124252.X
- 申請時間2015年03月20日
- 申請公布號CN104690935A
- 申請公布時間2015年06月10日
- 分類號B29C47/00(2006.01)I;B29C47/92(2006.01)I;
