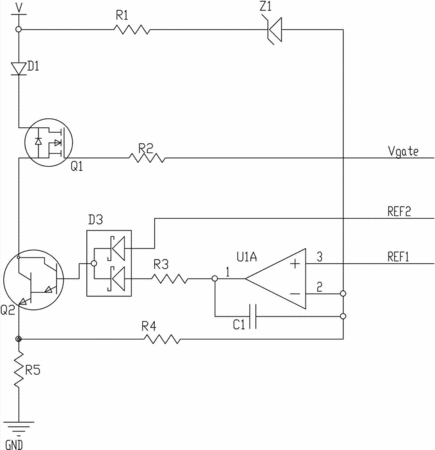

摘要：本實用新型涉及一種虛擬負載電路；通過包括有用于產生電流回路的電流回路電路以及用于控制電流回路電路中電流大小的運放比較器U1A，還包括有連接于運放比較器U1A的一個輸入端和電壓V之間的穩壓二極管Z1，其相互的配合和連接，實現了在主要功耗在電流回路電路中，而電流回路電路中主要散熱為開關管，使其不需要額外的散熱片，使用主功率開關管本身散熱片即可，實現了體積減少的目的，而且其具備了可調、效率高等優點。
- 專利類型實用新型
- 申請人全天自動化能源科技（東莞）有限公司;
- 發明人吳宇聲;蔡文;薛少雄;
- 地址523000 廣東省東莞市南城區周溪隆溪路5號高盛科技大廈109號
- 申請號CN201420424309.9
- 申請時間2014年07月30日
- 申請公布號CN204065889U
- 申請公布時間2014年12月31日
- 分類號G05F1/10(2006.01)I;
