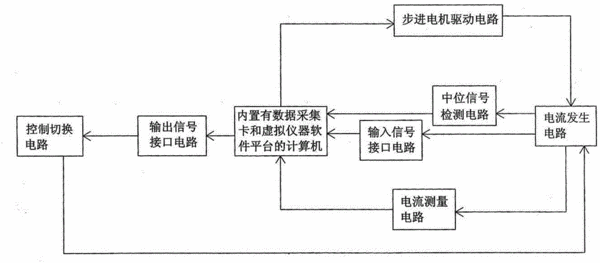

摘要:一種基于虛擬儀器技術的步進電流源裝置,屬于虛擬儀器技術領域。包括電流發生電路、步進電機驅動電路、中位信號檢測電路、輸入信號接口電路、電流測量電路、輸出信號接口電路、控制切換電路以及內置有數據采集卡和虛擬儀器操作平臺的計算機,內置有數據采集卡和虛擬儀器操作平臺的計算機與步進電機驅動電路、中位信號檢測電路、輸入信號接口電路、電流測量電路以及輸出信號接口電路連接,電流發生電路與步進電機驅動電路、中位信號檢測電路、輸入信號接口電路、電流測量電路以及控制切換電路連接,控制切換電路與輸出信號接口電路連接。優點:輸出電流大、調節范圍寬、精度高;提高了回零效率;簡化電路的連接。
- 專利類型發明專利
- 申請人常熟理工學院;
- 發明人徐惠鋼;楊云飛;謝啟;吳正陽;徐偉;徐衛;
- 地址215500 江蘇省蘇州市常熟市南三環路99號
- 申請號CN201310175615.3
- 申請時間2013年05月13日
- 申請公布號CN103279159B
- 申請公布時間2014年12月24日
- 分類號G05F1/10(2006.01)I;
