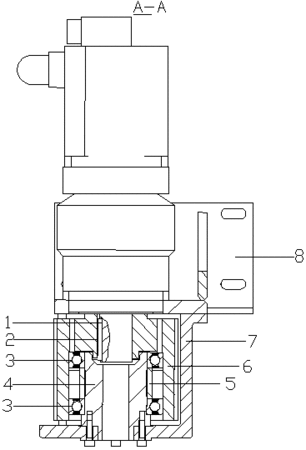

摘要：本實用新型提供了一種減速機輸出軸加長裝置，包括減速機輸出軸（1）、通過平鍵（2）固定在減速機輸出軸（1）外面的傳動帶輪（6）和位于減速機輸出軸（1）下面的加長結構；所述傳動帶輪（6）為分為上下兩部分的中空圓柱形結構，上部分內徑小于下部分內徑，減速機輸出軸（1）位于傳動帶輪（6）上部分內，加長結構位于傳動帶輪下部分內；所述加長結構包括加長軸（4）、兩個套在加長軸外面的深溝球軸承（3）和一個套在加長軸（4）外面且位于兩深溝球軸承（3）之間的套筒（5），套筒（5）兩端頂住深溝球軸承（3）的內圓，加長結構通過深溝球軸承（3）的外圓固定在傳動帶輪（6）的下部分內；在傳動帶輪（6）的外面有一個圓筒形的減速機支架（7），減速機支架（7）與加長軸（4）下端連接在一起。本實用新型增加了由加長軸（4）、套筒（5）和深溝球軸承（3）組成的加長結構，使得減速機輸出軸（1）的長度增加，滿足了實際使用的要求，且省去了特殊訂制帶來的高昂成本。
- 專利類型實用新型
- 申請人濟南時代試金試驗機有限公司;
- 發明人楚萬慧;吳洪曉;王健;葛云燕;
- 地址250000 山東省濟南市經濟開發區
- 申請號CN201420459905.0
- 申請時間2014年08月15日
- 申請公布號CN203979299U
- 申請公布時間2014年12月03日
- 分類號F16H7/02(2006.01)I;F16H57/00(2012.01)I;
