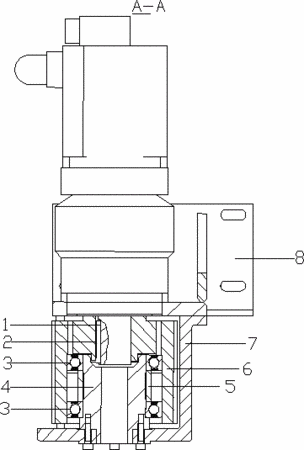

摘要：本發明提供了一種減速機輸出軸加長裝置，包括減速機輸出軸1、通過平鍵2固定在減速機輸出軸1外面的傳動帶輪6和位于減速機輸出軸1下面的加長結構，所述加長結構包括加長軸4、兩個套在加長軸4外面的深溝球軸承3和一個套在加長軸4外面且位于兩深溝球軸承3之間的套筒5，套筒5兩端頂住深溝球軸承3的內圓，加長結構通過深溝球軸承3的外圓固定在傳動帶輪6的下部分內；在傳動帶輪6的外面有一個圓筒形的減速機支架7，減速機支架7和加長軸4的下端連接在一起。本發明增加了由加長軸4、套筒5和深溝球軸承3組成的加長結構，使得減速機輸出軸1的長度增加，滿足了實際使用的要求，且省去了特殊訂制帶來的高昂成本。
- 專利類型發明專利
- 申請人濟南時代試金試驗機有限公司;
- 發明人楚萬慧;吳洪曉;王健;葛云燕;
- 地址250000 山東省濟南市經濟開發區
- 申請號CN201410400839.4
- 申請時間2014年08月15日
- 申請公布號CN104154194A
- 申請公布時間2014年11月19日
- 分類號F16H7/02(2006.01)I;F16H57/00(2012.01)I;
