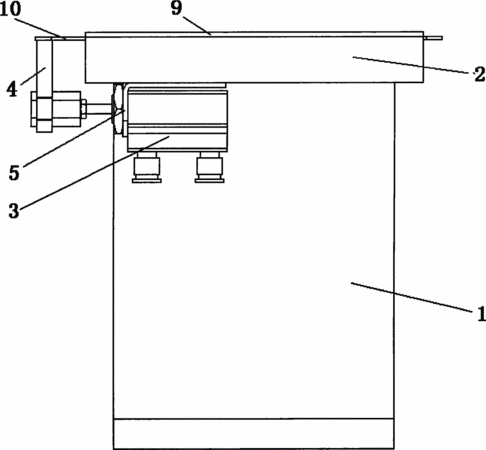

摘要：本實用新型涉及一種用于貼片機的吸嘴交換臺，包括基架，基架的頂部固定連接交換臺，交換臺的底面上設有氣缸，交換臺的中心處設有一個或者多個吸嘴孔，吸嘴孔的頂部設有凹槽，交換臺的兩側均設有凸槽，所述凸槽的頂面上固定連接壓板，凸槽之間設有滑板，滑板的厚度小于凸槽的厚度，滑板上對應所述吸嘴孔的位置上設有長孔，長孔的寬度大于所述吸嘴孔的內徑，長孔內設有吸嘴鎖，吸嘴鎖與吸嘴孔的數量相等，所述滑板與氣缸之間通過連接板固定連接。本吸嘴交換臺通過氣缸帶動滑板滑動，使滑板上的圓孔與齒牙交替與吸嘴孔配合，從而實現多個吸嘴的開鎖與解鎖，實現了能夠存放并交換吸嘴，整機結構簡單，使用方便，成本低。
- 專利類型實用新型
- 申請人北京七星天禹電子有限公司;
- 發明人王恩來;
- 地址102209 北京市昌平區北七家鎮鄭各莊村10號院4號廠房五層5-3
- 申請號CN201420226351.X
- 申請時間2014年05月06日
- 申請公布號CN203934129U
- 申請公布時間2014年11月05日
- 分類號H05K3/30(2006.01)I;
