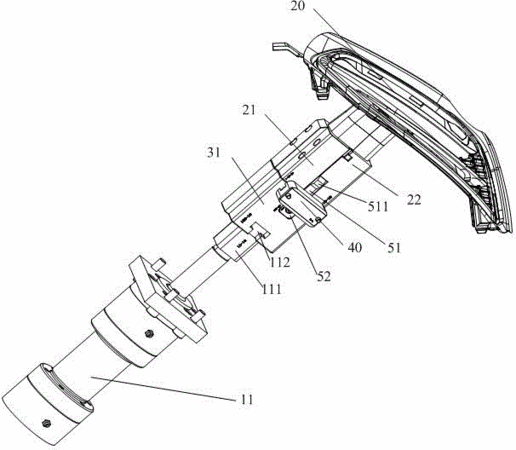

摘要：本實用新型公開了一種模具的斜抽芯行位防后退機構，模具包括液壓油缸、第一推桿、第二推桿和行位柱，液壓油缸的連接塊與行位柱的一端連接，第一推桿和第二推桿與行位柱的另一端的端面觸接；斜抽芯行位防后退機構包括扣機、扣機座、彈簧、彈簧墊片、卡鉤和卡鉤座；扣機的一側具有第一凸起、第二凸起和第三凸起，且第一凸起抵接第一推桿、第二凸起抵接第二推桿；扣機中設置有彈簧安裝孔，卡鉤的一端裝設于卡鉤座中，卡鉤的另一端具有用于擠壓第三凸起的第四凸起。在液壓油缸推動到位時，彈簧處于正常狀態，使第一凸起和第二凸起抵住第一推桿和第二推桿，從而防止第一推桿和第二推桿因注塑壓力而后退，在注塑時產品不會走批鋒，注塑合格率大幅提升。
- 專利類型實用新型
- 申請人深圳市捷訊實業發展有限公司;
- 發明人梁文釗;陳小淵;
- 地址518103 廣東省深圳市寶安區福永街道新和社區蠔業路新興工業區6區5號
- 申請號CN201420183116.9
- 申請時間2014年04月15日
- 申請公布號CN203818486U
- 申請公布時間2014年09月10日
- 分類號B29C45/33(2006.01)I;
