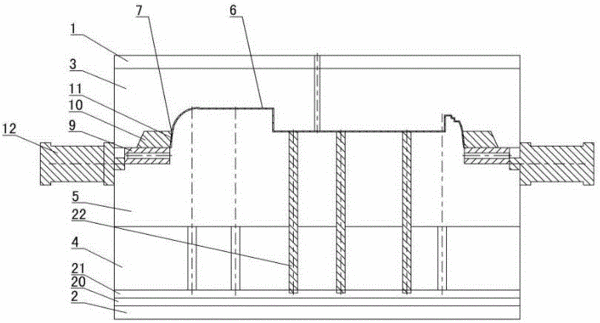

摘要：塑料健身踏板主架體模具脫模機構，包括模具定模復板和動模復板，定模復板下安裝定模，動模復板上安裝兩塊模腳，兩模腳上安裝動模，動模與定模之間的間隙構成模腔，模腔中有注塑成型的踏板主架體，踏板主架體的左右兩頭設置提手孔，踏板主架體的底部兩頭設置輪子軸孔，所述的動模左右兩頭各設置外滑鑲塊，外滑鑲塊上設置踏板左右兩頭的外廓鑲塊，外廓鑲塊的內側連接提手孔鑲塊，提手孔鑲塊與提手孔相配合，外滑鑲塊外壁連接油缸；在動模的前后兩側各設置斜導滑塊，斜導滑塊的前端連接軸孔芯桿，軸孔芯桿與軸孔相配合，斜導滑塊中制有斜導孔，在定模下連接斜導桿，斜導桿與斜導孔相配合。
- 專利類型實用新型
- 申請人浙江康萊寶體育用品股份有限公司;
- 發明人張超;
- 地址317700 浙江省臺州市臺州經濟開發區濱海工業區塊F區塊
- 申請號CN201620494156.4
- 申請時間2016年05月27日
- 申請公布號CN205767288U
- 申請公布時間2016年12月07日
- 分類號B29C45/33(2006.01)I;B29C45/40(2006.01)I;
