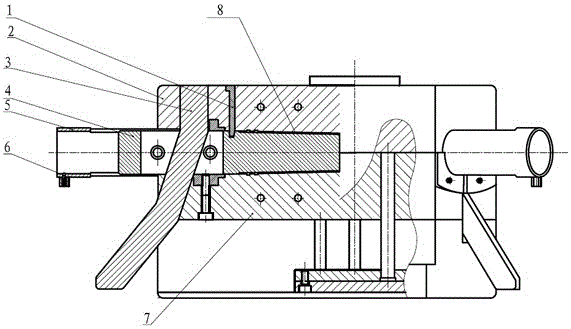

摘要：本發明涉及一種用于異形錐度制品的變角度彎銷抽芯模具及其工作方法，包括相互扣合的定模板和動模板，所述定模板和動模板之間相互配合形成一封閉的模腔，所述模腔內設有一型芯，型芯與模腔之間形成注塑通道，所述型芯與橫向設置的滑塊相連接，所述滑塊與一彎銷配合滑動連接，所述彎銷穿設于所述滑塊，所述滑塊上設有與所述彎銷配合滑動的斜槽，所述彎銷由固定于定模扳上且縱向設置的固定部、與固定部連接的第一彎部和與第一彎部連接的第二彎部，所述第一彎部與固定部之間的夾角小于所述第二彎部與固定部的夾角。本發明的有益效果在于：通過變角度的彎銷，更好的完成異形錐制品的抽芯。
- 專利類型發明專利
- 申請人福州大學;
- 發明人陳功振;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610827384.3
- 申請時間2016年09月18日
- 申請公布號CN106182640A
- 申請公布時間2016年12月07日
- 分類號B29C45/33(2006.01)I;B29C45/40(2006.01)I;B29C45/67(2006.01)I;
