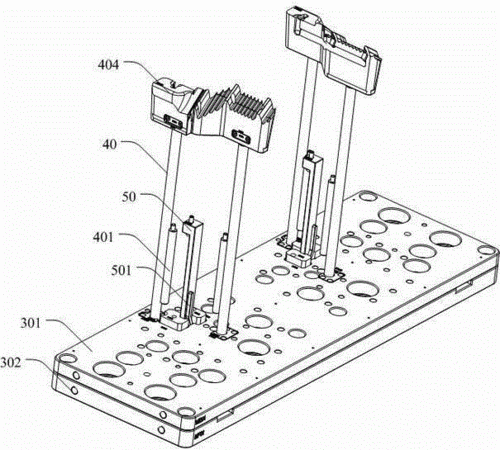

摘要：本實用新型公開了一種模具的二次頂出機構，模具包括模仁、頂針、第一頂針板、第二頂針板和二次頂出機構，二次頂出機構包括推桿、推桿限位柱、彈簧、銷釘、推塊、滑塊和變軌零件；在第一將頂出時，滑塊頂著推桿和頂針隨頂針板一起向出模方向在變軌桿上移動第一距離后，使推桿限位柱抵住模仁，滑塊在向上移動的同時，在變軌桿的作用力下做后退運動而脫離推桿完成第一處產品頂出；之后，兩塊頂針板繼續向出模方向移動，此時由于推桿限位柱抵住模仁，使推桿不能繼續運動，并使彈簧開始壓縮，此時，推塊不動，頂針在兩塊頂針板的作用下繼續頂出產品，最終使產品離開推塊完成第二次頂出產品。本實用新型減少了頂針板的數量，降低了模具的厚度。
- 專利類型實用新型
- 申請人深圳市捷訊實業發展有限公司;
- 發明人梁文釗;黃俊平;
- 地址518103 廣東省深圳市寶安區福永街道新和社區蠔業路新興工業區6區5號
- 申請號CN201420203091.4
- 申請時間2014年04月24日
- 申請公布號CN203854127U
- 申請公布時間2014年10月01日
- 分類號B29C33/44(2006.01)I;
