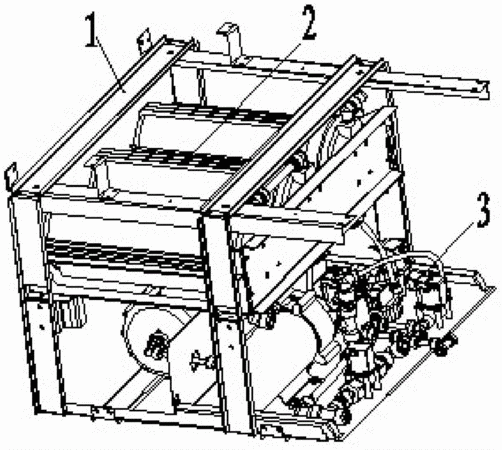

摘要:一種多層導軌抽屜式濾芯支架結構,其特征在于:它包括多層導軌抽屜式濾芯支架(1)、濾芯支架組件(2)和水泵模板組件(3),所述多層導軌抽屜式濾芯支架(1)內設有濾芯支架安裝導軌(101),多層導軌抽屜式濾芯支架(1)內的濾芯支架安裝導軌(101)下方設有水泵模板組件安裝導軌(102),所述濾芯支架組件(2)包括濾芯(201),所述濾芯(201)裝在濾芯支架板(202)上,所述濾芯支架板(202)插入濾芯支架安裝導軌(101)內,所述水泵模板組件(3)包括水泵(301)和水泵安裝板(302),水泵(301)裝在水泵安裝板(302)上,水泵安裝板(302)插入水泵模板組件安裝導軌(102)內。本實用新型整個裝置結構簡單,降低了安裝維修難度,縮小飲水機中濾芯部件占用的空間體積,同時減低產品的維修制造成本。
- 專利類型實用新型
- 申請人上海浩澤凈水科技發展有限公司;
- 發明人肖述;
- 地址201209 上海市浦東新區民冬路635號4幢101室
- 申請號CN201420140754.2
- 申請時間2014年03月26日
- 申請公布號CN203803214U
- 申請公布時間2014年09月03日
- 分類號B01D35/00(2006.01)I;
